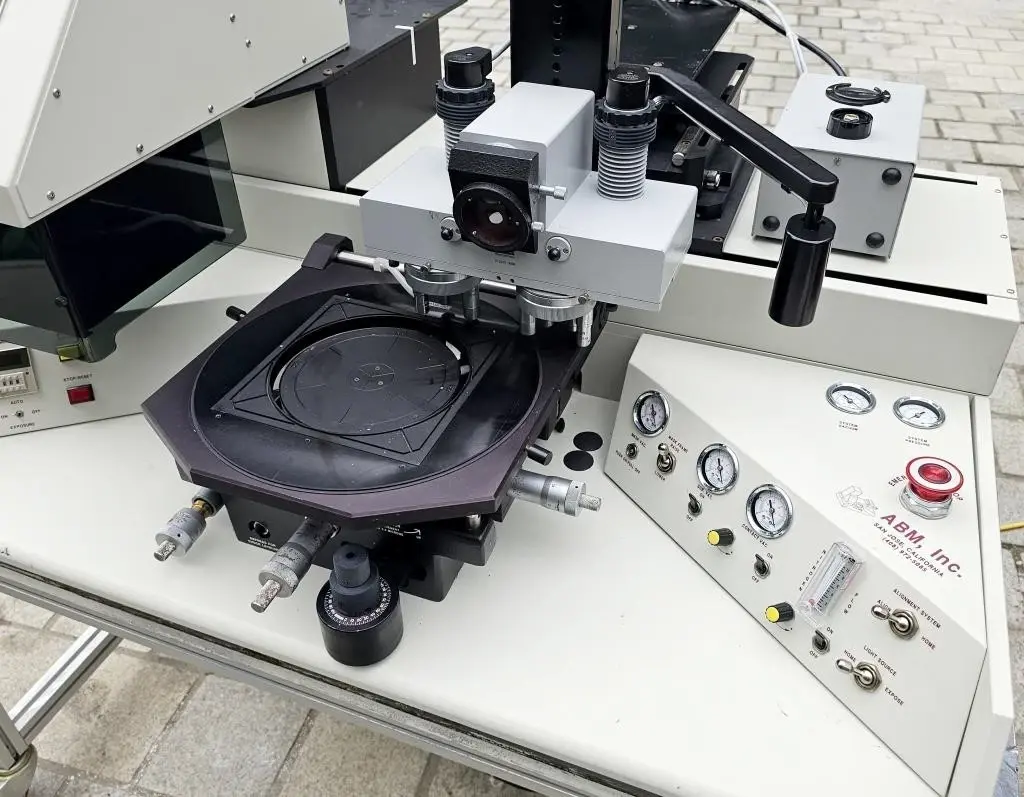

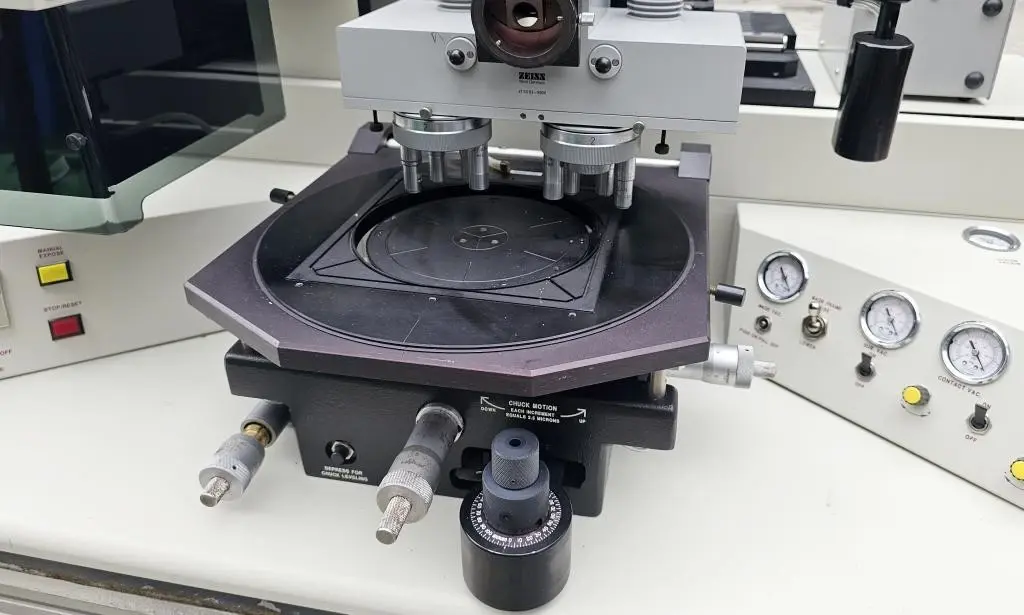

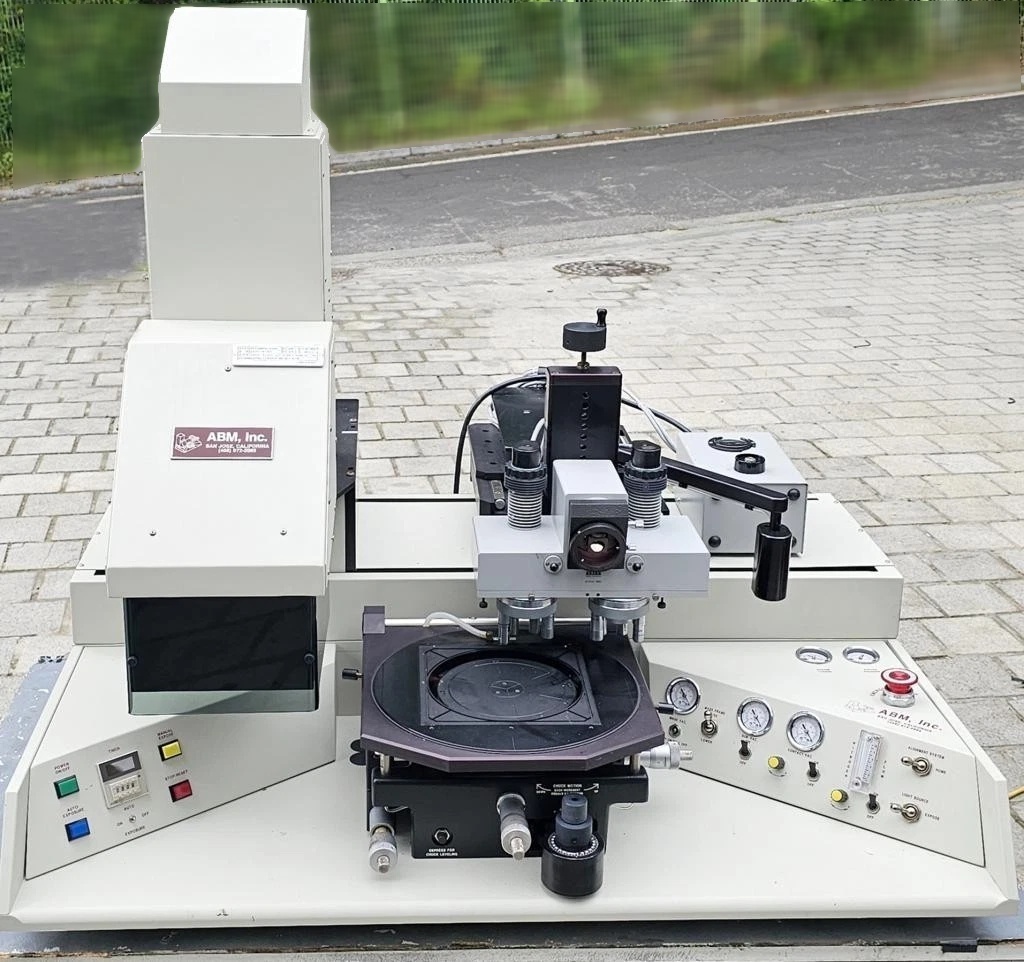

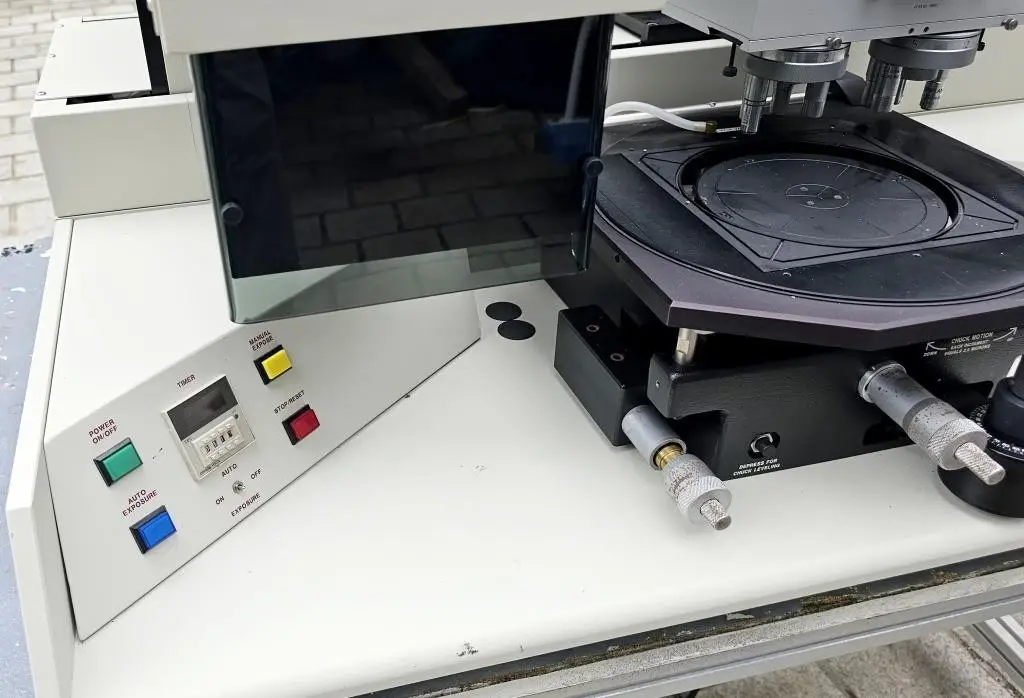

Occasion ABM Mask aligner #293824118 à vendre en France

ABM Mask Aligner est un équipement de traitement de plaquettes de pointe conçu pour des applications de photolithographie de haute précision et fiables dans les industries de fabrication de semi-conducteurs et de microélectronique. Cet équipement de pointe joue un rôle crucial dans la fixation de photomasques sur des plaquettes de silicium avec une précision exceptionnelle, permettant la création de microstructures complexes et de circuits essentiels pour les circuits intégrés (IC), les dispositifs MEMS, les capteurs et les dispositifs photoniques. Masque Aligner utilise une technologie d'alignement optique sophistiquée pour assurer une superposition précise entre le photomasque et la plaquette pendant le processus d'exposition. Cette capacité d'alignement est cruciale pour atteindre la résolution submicronique et la taille des fonctionnalités, qui sont essentielles pour les dispositifs semi-conducteurs de nouvelle génération avec une complexité et des dimensions croissantes. Les principales caractéristiques d'ABM Mask Aligner comprennent une plate-forme mécanique robuste et stable, un système d'imagerie haute résolution et des interfaces logicielles conviviales pour un fonctionnement et un contrôle de processus efficaces. L'unité comprend typiquement une étape de maintien de la plaquette, une étape de photomasque, une source lumineuse de haute intensité (comme les UV ou les UV profonds), une machine optique d'alignement et de focalisation, et une électronique de commande sophistiquée pour gérer les paramètres d'exposition. Une des principales fonctions de Mask Aligner est de transférer le motif sur le photomasque sur la plaquette par un processus de photolithographie. Il s'agit de revêtir la plaquette d'un matériau photosensible appelé photorésist, de placer le photomasque sur le dessus de la plaquette, de les aligner avec précision à l'aide de l'outil d'alignement et de les exposer à la lumière UV par une série d'étapes de contrôle précises. Lors de l'exposition, la lumière traverse les zones transparentes du photomasque, exposant la résine photosensible sous-jacente sur la plaquette. La résine photosensible subit une réaction chimique lors de l'exposition, créant un masque à motifs qui peut être développé et gravé pour transférer le motif sur la surface de la plaquette. ABM Mask Aligner offre plusieurs avantages par rapport aux aligneurs de contact et de proximité traditionnels, notamment une résolution plus élevée, une précision de recouvrement améliorée, des effets de proximité réduits et un meilleur contrôle des processus. Ces capacités sont particulièrement cruciales pour les technologies semi-conductrices avancées, telles que les noeuds de moins de 10 nm, où les exigences d'alignement et de fidélité des motifs sont extrêmement strictes. En outre, Mask Aligner est équipé d'algorithmes d'alignement intelligents et d'étages motorisés qui permettent un alignement et une exposition automatiques, réduisant l'erreur de l'opérateur et augmentant le débit dans les environnements de production. L'interface logicielle de l'actif permet aux utilisateurs de définir des paramètres d'exposition, de surveiller la précision de l'alignement et d'analyser les données de processus à des fins d'optimisation et de contrôle de la qualité. En conclusion, ABM Mask Aligner représente une solution de pointe pour le traitement des plaquettes et la photolithographie dans l'industrie des semi-conducteurs. Ses fonctionnalités avancées, ses performances de précision et son interface conviviale en font un outil indispensable pour fabriquer des IC et des appareils microélectroniques de nouvelle génération avec une précision et une fiabilité inégalées.
